RS485 – это стандарт проводной связи, обычно переменяется для соединение в сеть различного промышленного оборудования. Для передачи и приёма данных используется одна витая пара проводов. Стандарт RS485 позволяет соединять устройства на расстоянии до 1,2км и подключать до 32 устройств к одной шине. При этом в системе одно устройство является ведущим (master), а остальные устройства ведомые (slave).
Существует большое количество различных типов приемопередатчиков (драйверов) RS-485. Приемопередатчики на основе микросхемы MAX485 (рисунок 1) преобразует сигналы TTL в стандарт RS485 и обратно и используются для подключения устройств на основе Arduino к шине RS485.

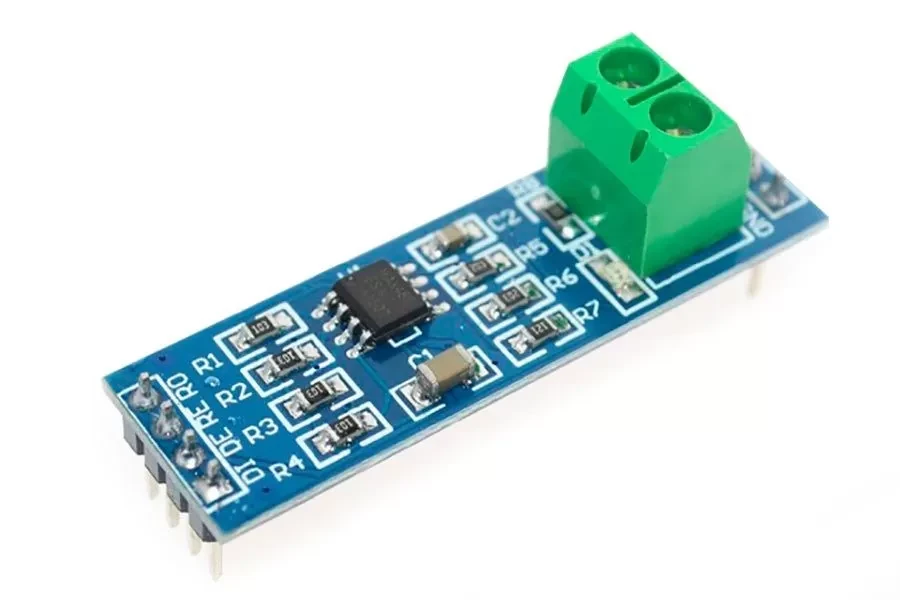

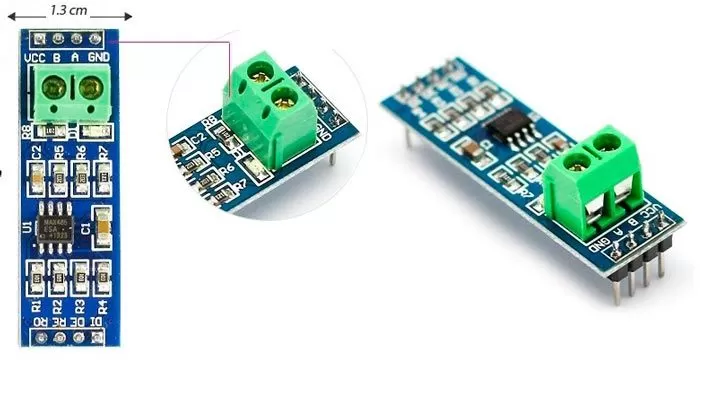

Рисунок 1. Модуль TTL – RS485 для Arduino.
Выводы модуля A и B, являются выводами линии передачи данных, при этом все модули на линии соединяются одноименными выводами.
Схема подключения модуля к плате Arduino показана на рисунке 2.

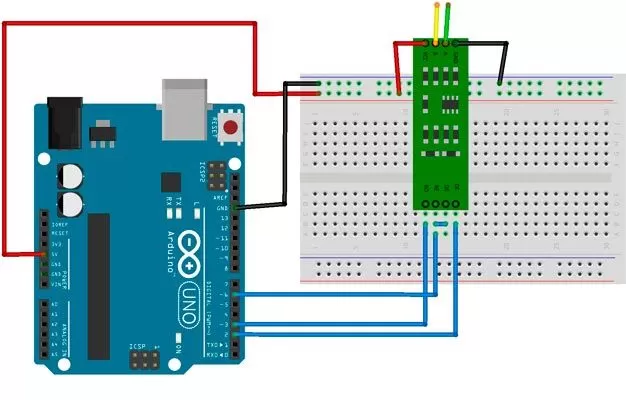

Рисунок 2. Подключение модуля TTL – RS485 к плате Arduino.
Если соединить вход DE со входом RE и подключить их к цифровому выводу Arduino, то подав на него сигнал HIGH модуль будет работать только на передачу, а подав сигнал LOW, только на приём. Для связи Arduino с модулем TTL – RS485 будем использовать программный Serial на контактах 3 и 2.
Основные атрибуты | |
---|---|
Производитель | Arduino |
